GSTI-9402火災聲警報器

文章來源：xmchq.com作者：海灣消防公司人氣：2161日期：2019-05-04 04:49:04

一、海灣GSTI-9402火災聲警報器概述

　　GSTI-9402火災聲警報器是一種安裝在現場的聲音警報設備，當現場發生火災并被確認后，在現場發出聲音的報警信號，以達到提醒人員注意的目的。

GSTI-9402警報器內嵌微處理器，通過微處理器實現與火災報警控制器通訊。警報器接收到火災報警控制器的啟動命令后，微處理器根據不同模式控制蜂鳴器發出預警或火警聲音。

二、海灣GSTI-9402火災聲警報器主要技術指標

總線電壓	總線24V	監視電流	≤1mA
工作電流	≤5mA	聲壓級	75dB~115
預警信號	斷續(0.5s響1s不響)	火警信號	連續(0.4s響0.3s不響)
環境溫度	-10℃~+50℃	相對濕度	≤95%，不結露
外形尺寸	120mm*38.8mm(不帶上蓋)	外殼防護等級	IP31
執行標準	GA385-2002	殼體材料和顏色	ABS/白色
線制	兩線制，與控制器采用無極性信號二總線連接
報警模式	模式Ⅰ、模式Ⅱ、模式Ⅲ、模式Ⅳ、可設置不同的地址數

三、海灣GSTI-9402火災聲警報器結構特征、安裝與布線

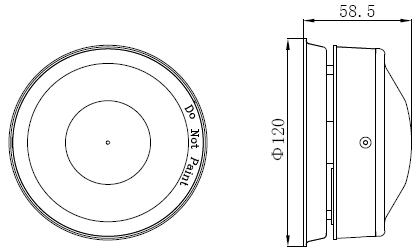

　　GSTI-9402 型警報器外形示意如圖所示：

　　安裝方法：

　　1、警報器安裝示意圖如圖所示。

　　2、安裝時，用螺釘把警報器固定在預埋盒中。

　　3、將上蓋凸棱對準警報器A處凸棱，順時針旋轉至B處凸棱即可安裝好上蓋；若警報器作為底座使用時，取下上蓋，將探測器安裝在警報器上，安裝方式與上蓋相同。

　　4、拆卸時，用一字螺絲刀從警報器后殼下方“A”處缺口插入，此處外殼上有一小三角形標志，向下用力撬動，即可將警報器前殼拆下。

　　警報器端子示意圖如圖所示：

　　其中：

　　Z1(1)，Z2(3)：控制器信號總線，無極性

　　布線要求：信號總線Z1、Z2采用阻燃RVS雙絞線，截面積≥1.0mm²。
