特點

海灣JTW-LD-GST85A 纜式線型感溫火災探測器（以下簡稱探測器）是由 JTW-LD-GST85A 纜式線型感溫火災探測器信號處理單元（以下簡稱處理單元）、JTW-LD-GST85A 纜式線型感溫火災探測器終端盒(以下簡稱終端盒)以及 JTW-LD-GST85A 系列感溫電纜三部分共同組成。產品安裝方便，運行穩定，符合 GB 16280-2014 標準相關要求。本探測器為編碼型，可與公司火災報警控制器配套使用，也可以作為獨立式探測器使用。本探測器主要具有以下特點：

1. 結構穩定可靠，抗拉性強，抗震動性強。

2. 抗干擾能力強，采用良好的接地措施、隔離檢測以及軟件抗干擾技術，可應用于強電磁場干擾的場所。

3. 通過無極性二總線，可以有效的將探測器的火警、故障狀態上傳給控制器。

4. 電子編碼方式，工程調試簡便可靠。

5. 處理單元外殼采用背板式安裝，安裝快捷方便。

主要技術指標

1. 探測器類別：纜式、定溫、不可恢復式、探測型

2. 總線模式處理單元工作電壓：

總線電壓：脈動 24V

允許范圍：16V～28V

電源電壓：DC24V

允許范圍：DC20V～DC28V

3. 總線模式處理單元工作電流：

總線：監視電流≤0.5mA 報警電流≤0.5mA

電源：監視電流≤15mA 報警電流≤26mA

4. 獨立模式處理單元工作電壓：

電源電壓：DC24V

允許范圍：DC20V～DC28V

5. 獨立模式處理單元工作電流：

電源：監視電流≤15mA 報警電流≤26mA

6. 報警溫度：85℃

7. 狀態指示：

正常運行：綠色指示燈閃亮（控制器總線、24V 電源同時供電，3 秒左右閃亮一次）

正常運行：綠色指示燈 20 秒左右閃亮，穩定后常亮（24V 電源獨立供電）

火警：紅色指示燈常亮

故警：黃色指示燈常亮

8. 編碼方式：電子編碼方式，編碼范圍可在 1～242 之間任意設定

9. 線制：四線制，與控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接

10. 使用環境：

溫度：-10℃～+50℃

相對濕度≤95%，不凝露

11. 外形尺寸：

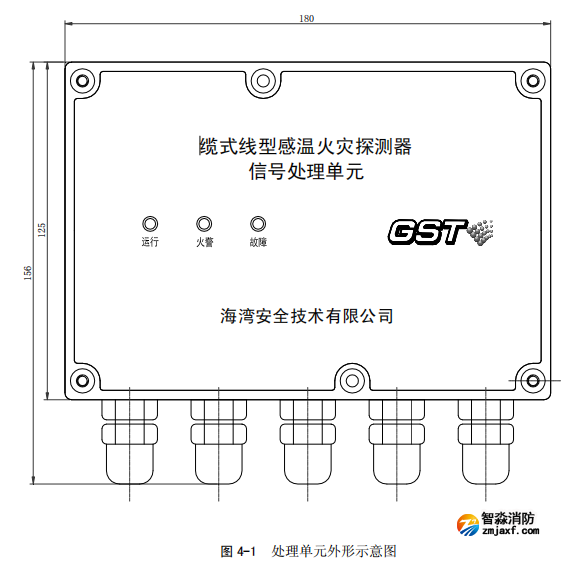

處理單元外形尺寸：180mm×125mm×55.5mm

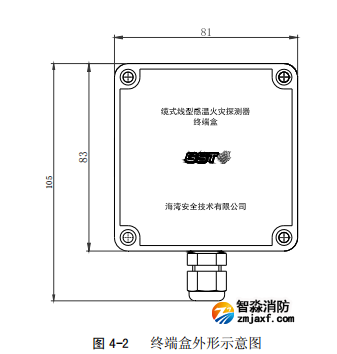

終端盒外形尺寸：83mm×81mm×56mm

12. 外殼防護等級：IP65

13. 使用長度：≤150m

14. 處理單元安裝方式：背板式安裝

15. 執行標準：GB 16280-2014

安裝前應首先檢查警報器外殼是否完好無損，標識是否齊全。

處理單元壁掛方式：用兩只塑料脹管木螺釘組Φ6×30GB/T 951 3.5 將產品固定在墻壁上，安裝示意圖如下圖 4-3：

處理單元端子說明： D1、D2：接 DC24V，無極性。

Z1、Z2：接控制器兩總線，無極性。

DL1、DL2、DL3：接感溫電纜，DL1 接感溫電纜紅色線，DL2 接感溫電纜金屬裸線，DL3 接感溫電纜白色線。

NC1、COM1、NO1：故障輸出，COM1 為公共端，NC1 為常閉端，NO1 為常開端。

NC2、COM2、NO2：火警輸出，COM2 為公共端，NC2 為常閉端，NO2 為常開端。

運行狀態：NC1、COM1 斷開，COM1、NO1 閉合，NC2、COM2 閉合，COM2、NO2 斷開。

火警狀態：NC1、COM1 斷開，COM1、NO1 閉合，NC2、COM2 斷開，COM2、NO2 閉合。

故障狀態：NC1、COM1 閉合，COM1、NO1 斷開，NC2、COM2 閉合，COM2、NO2 斷開。

終端盒端子說明：DL1、DL2、DL3：接感溫電纜，DL1 接感溫電纜紅色線，DL2 接感溫電纜金屬裸線，DL3 接感溫電纜白色線。

布線要求：Z1、Z2 采用截面積≥1.0mm2 的 RVS 雙絞線；電源線 D1、D2 采用截面積≥1.5mm2 的 RV 線；NC1、COM1、NO1，NC2、COM2、NO2 采用截面積≥1.0mm2 的 RV 線。布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。

防水接頭進線要求：為達到防護等級，建議使用φ4-φ8 直徑的護套線。

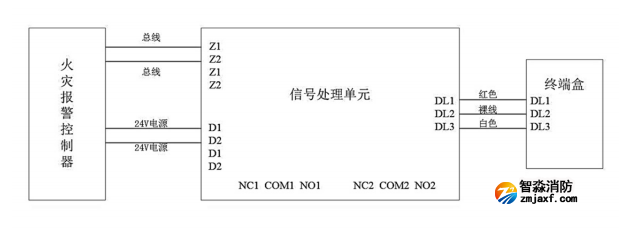

探測器與控制器的總線和電源 DC24V 相連，實現火災報警功能。具體連接方法如下圖。
